技术参数

200吨四柱油压机产品简介

随着制造业对自动化、精密化的要求不断提高,各类中大型精密油压机应运而生。200吨四柱油压机作为一种中型四柱式油压机,因其结构紧凑、刚性好、定位精确的特点,在金属材料压制成形加工领域得到广泛应用。

200吨四柱油压机主要由机架、四根立柱、移动工作台、液压站、电气控制柜等组成。四根大口径的工作油缸呈矩形分布,上部用三根横梁连接固定。移动工作台在四根立柱的约束导向下上下滑动,以传递压力实现对工件的压制。工作时,操作员首先在工作台上安放工件,然后启动油压系统,控制工作台移向下压,将工件压制成型。液压站提供足够的液压源,电气系统实现对压力、速度、行程等参数的精确控制。

200吨四柱油压机以其良好的刚性和定位精度而突出,四柱结构减小了工作台位置偏差,确保了加工质量,尤其适用于不对称工件的成形。立柱和横梁采用优质钢材,进行了表面硬化处理,确保了结构强度和使用寿命。工作台上下运动方式使操作更为安全方便。该油压机采用模块化设计,便于运输和现场安装使用。

200吨四柱油压机广泛用于金属五金件的冲压、非金属产品的压板及橡胶的压型成形。还可进行汽车门板等钣金件的修整和整形。该油压机以其良好的产品性能,适合中小型工件及模具的压制生产,是很多相关行业的理想设备选择。

银通200吨四柱油压机，是一种三梁四柱结构的油压机，具有结构稳定、平行度方便调节、占地面积小等特点。

200吨四柱油压机特点

1.该机型为三梁四柱油压机，其机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品；

2.油缸采用整体锻打并经精密研磨，在高压状态下使用可靠性高。比200吨四柱油压机大一点的315吨四柱油压机，比它的油缸尺寸大一点，其它相同。

3.四柱采用高强度合金钢制作，表面镀硬铬，耐磨性好；这种结构与拉伸油压机的结构一致，不同的是，拉伸油压机多了一个顶缸和底缸。

4.活动工作台自上往下运动，有利提高工作效率和操作安全，是一款安全高效的快速油压机。

200吨四柱油压机适用范围

1.金属或非金属零件的压印、成形、浅拉伸、整形、覆模及切边等；

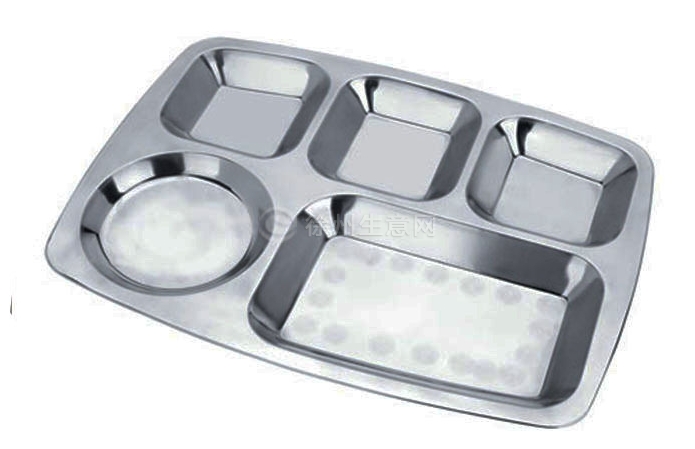

2.可压制的典型产品有表壳、表带、眼镜框架及零件、像框、餐具、标牌、锁具、五金零件等

200吨四柱油压机技术参数

型号			YT-100XA	YT-200XA	YT-300XA	YT-500XA	YT-800XA	YT-1000XA
额定压力		ton	100	200	300	500	800	1000
最大系统压力		MPa	25	25	25	25	25	25
活动工作台行程		mm	110	150	150	150	150	150
开口高度		mm	380	400	500	550	600	650
固定工作台距地面高度		mm	800	800	800	800	1100	1100
活动工作台下行速度		mm/s	200	180	160	160	150	150
活动工作台回程速度		mm/s	250	220	200	200	180	180
工作台有效尺寸	左右 L-R	mm	400	500	565	650	800	850
工作台有效尺寸	前后 F-B	mm	420	550	650	750	900	900
机器外形尺寸	左右L-R	mm	860	950	1100	1315	1600	1650
	前后 F-B	mm	1100	1150	1200	1350	1650	1700
	高 H	mm	2050	2070	2130	2550	3350	3450
电机功率		kw	5.5	5.5	7.5	15	18.5	22
机器参考重量		Kg	1800	3200	4400	7200	13500	17500

YT-XA 系列带顶出缸上缸式油压机

适用范围

除工作台装有顶料缸外，其余结构及参数均与LYF-S系列相同，适用于压制后需要从模具中顶出工件的场合。

型号		YT-100SA	YT-200SA	YT-300SA	YT-500SA	YT-800SA	YT-1000SA
额定顶出力	ton	5	10	10	15	20	25
顶出行程	mm	10	15	15	20	20	20
顶料杠直径	mm	φ28	φ28	φ28	Φ30	Φ30	Φ40
